MBR-installasjonsbeherskelse: Kritiske feltprotokoller fra en spesialist på avløpssystemer
Med 23 års utforming og idriftsettelse av membranbioreaktorer, har jeg dokumentert hvordan en enkelt installasjonsforseelse-som feil membrankassettavstand eller feil permeatrør-kan utløse irreversibel begroing, redusere flukshastigheter med 40–60 % og medføre for tidlig utskifting på USD 500.000.MBR-er krever hyper-nøyaktig integrering av biologiske, hydrauliske og membransystemer. Nedenfor er kamptestede-installasjonsimperativer som sjelden dekkes i leverandørmanualer.
I. Pre-Installasjon: Beyond Warehouse to Basin Readiness
1.1 Membranmateriale og konfigurasjonsvalidering
Industrielle vs. kommunale systemer:
- PVDF membranerdominerer kommunale applikasjoner, men mislykkes katastrofalt i olje/fett-matavløpsvann (~50 mg/L TÅKE). For slakterier eller raffinerier,PTFE membranermed hydrofobe overflater er ikke-omsettelige. En ettermontering av et meierianlegg så at PVDF-fluksen gikk ned med 80 % på 3 måneder; PTFE vedvarende ＞25 LMH post-korreksjon.
Kassettorientering:
- Parallell flyt(end-to-end header justering) minimerer dødsoner, men krever 1,2× bassengbredde.
- Serieflyt(forskjøvede overskrifter) passer til trange bassenger, men risikerer 15–20 % fluksubalanse. Laser-skann kummen dimensjoner før ferdigstillelse av layout.
1.2 Bioreaktorkondisjonering: Den oversett katalysatoren
Aktiv slamsåing:
- Injiser 2500–3000 mg/L MLSS fra operative bioreaktorer 72 timer før-membrannedsenking.
- Kritisk parameter: F/M-forhold 0,05–0,1 kg BOD/kg MLSS/dag. Høyere forhold utløser irreversibel poreblinding under igangkjøring.
Før-luftingskalibrering:
- Fine-boblespredere må oppnå ＞2,0 mg/L DO-bassenget-bredtførmembrannedsenkning. En oppstart av elektronikkfabrikken mislyktes fordi DO-gradienter varierte fra 0,8–4,2 mg/L-membraner som var asymmetrisk tilsmusset.
Sjekkliste for forhånds-installasjon:
| Kontrollpunkt | Akseptterskel | Verifiseringsverktøy | Konsekvens av avvik |
|---|---|---|---|
| Betongbassengflathet | Mindre enn eller lik 3 mm/m² | Lasernivå + rett kant | Spenningsbrudd i membrankassetten |
| Trenge gjennom rørrester | Zero particulates >50 µm | Endoskop + hvit hansketest | Blokkerte overskrifter, fluks kollaps |
| MLSS konsentrasjon | 2500±300 mg/L | Bærbar TSS-analysator | Biomassesjokk under igangkjøring |
| Resterende konstruksjonskjemikalier | Klor<0.1 ppm, oils ND | Hach DR900 kolorimeter | Membranoksidasjon/overflatebegroing |

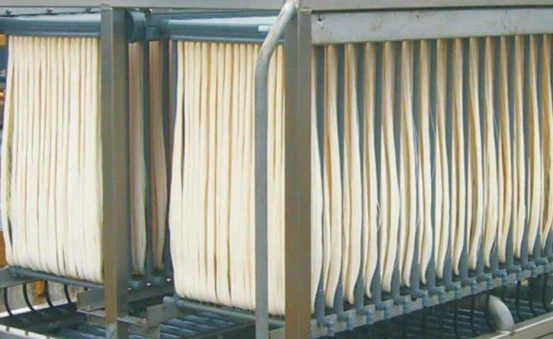

II. Membrankassettinstallasjon: Kirurgiske presisjonsprotokoller
2.1 Håndtering og nedsenking: Unngå $10 000 feil
- Kranløfting: Bruk spredebøyler med 4-punktsfeste. Enkeltpunktløftere bøyer rammene ＞2 grader, og bøyer fiberinnretningen.
- Nedsenkningshastighet: Senk ved 0,3 m/minutt. Raskere hastigheter fanger luftlommer, og forårsaker oppdrift-induserte rammekollisjoner.
- Anti-skurepolstring: Plasser 30 mm EPDM-matter under rammer hvis servantgulvet har slipende overflater.
2.2 Utjevning og avstand: Geometri dikterer ytelse
- Nivåtoleranse: ＜2 mm/m (kontrolleres via digitalt inklinometer).
- Mellom-kassettgap: Minimum 100 mm for jevn luftskuring. I Shanghais renseanlegg forårsaket 70 mm mellomrom 30 % lavere skuring ved senterkassettene.
- Veggklaring: 200 mm minimum for å forhindre virvelbegroing.
III. Rør og instrumentering: Skjulte hydrauliske feller
3.1 Permeatrør – The Silent Flux Killer
- Skråning: 0,5 grader oppover mot oppsamlingshodet forhindrer luftlåsing.
- Hastighet: Hold 1,0–1,5 m/sek. Hastigheter ＜0,8 m/sek. fremmer slamavsetning; ＞2,0 m/sek eroderer PVDF-fibre.
- Pulsasjonsdempere: Installer hvis pumpens slagfrekvens overstiger 45 Hz for å forhindre fibertretthet.
3.2 Air Scour System Integration
- Manifold balansering: Justerbare åpninger obligatorisk per kassettrad. Feltmålinger skal vise ＜5 % luftstrømvariasjon.
- Rørmateriale: BrukSCH 80 CPVCfor ozon-bestandige luftledninger. Standard PVC sprekker innen 18 måneder når ozonering brukes.
IV. Igangkjøring: 72-Hour Make-or-Break-protokollen
Fase 1:Membrankondisjonering (0–24 timer)
- Flux: 50 % designfluks (f.eks. 15 LMH for nominell 30 LMH)
- Lufting: Kontinuerlig grov boble (50 Nm³/time per kassett)
- Gjennomsyre: Resirkuler til bioreaktor-aldri utslipp ennå
Fase 2:Biomasseakklimatisering (24–48 timer)
- Øk fluksen med 5 LMH/time til du når 80 % design
- Overvåk TMP hvert 15. minutt; avbryt hvis ΔP ＞0,3 bar/time
Fase 3:Stabilisering (48–72 timer)
- Oppretthold målfluks + avspenningssykluser (9 min filtrering / 1 min pause)
- Ytelse bestått/ikke bestått: TMP-stabilitet ±0,05 bar/time
V. Unngå katastrofale feil: Sikkerhetstiltak etter-installasjon
5.1 Membranparkeringsprotokoll (＞48 timers inaktive perioder)
- Våt parkering: Senk ned i 200 ppm NaHSO₃-løsning (pH 3,5–4,0)
- Tørr parkering: Skyll med 1000 ppm sitronsyre + N2-rensing
5.2 Første 90-dagers vedlikeholdssperre
- Daglig: Registrer TMP, fluks, MLSS, COD-fjerningseffektivitet
- Ukentlig: 0,1 % sitronsyre CIP ved 35 grader (selv om TMP er stabil)
- Månedlig: Fiberintegritetstest (trykkfall ＜5 %/min)
VI. Langsiktig-ytelsesoptimalisering
Kritisk datakorrelasjon:
- Slamviskositet vs. fluks: MLSS ＞12 000 mg/L krever reduksjon av fluks 0,5 LMH per 1 000 mg/L økning.
- Temperaturkompensasjon: Permeabiliteten faller 2 % per grad under 15 grader -øk SADm tilsvarende.
